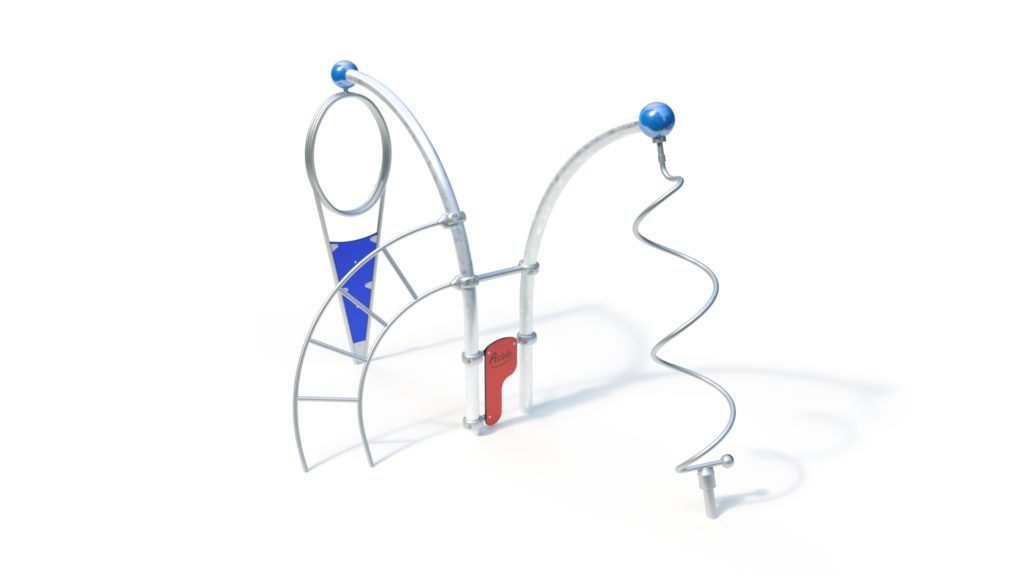

Технические данные
Минимальное пространство: 4,23 x 2,31 x 2,93 м
Площадь удара: 7,23 x 5,32 x 2,93 м
Общая высота: 2,93 м
Свободная высота падения: 1,89
Вес: 67 кг самая тяжелая цельная деталь
260 кг в целом
Дуга 90°
– изогнутая труба из горячеоцинкованной стали, Ø 114 x 3,6 мм (порошковое покрытие на выбор, в соответствии с цветовой схемой RAL)
– сфера из алюминия, Ø 250 мм, порошковое покрытие на выбор, в соответствии с цветовой схемой RAL (см. указанные ниже позиции)
Дуга 75°
– изогнутая труба из горячеоцинкованной стали, Ø 114 x 3,6 мм (порошковое покрытие на выбор, в соответствии с цветовой схемой RAL)
– сфера из алюминия, Ø 250 мм, порошковое покрытие на выбор, в соответствии с цветовой схемой RAL (см. указанные ниже позиции)
Большой Торнадо
– сварная спиральная конструкция из нержавеющей стали с рифленой платформой
– защищенные от несанкционированного доступа, защищенные от грязи верхние и нижние роликовые подшипники
– крепление с помощью бетонного фундаментного анкера из горячеоцинкованной стали
– верх: винтовое соединение с конструктивным элементом Actio
– дно: крепление с помощью бетонного фундаментного анкера из горячеоцинкованной стали
Точка Покоя
– стена для скалолазания, изготовленная из цветной, устойчивой к атмосферным воздействиям панели HPL (толщиной 20 мм) синего цвета, аналогичной RAL 5015, со свободными элементами для скалолазания, установленными с одной стороны, в обрамлении трубчатой конструкции из нержавеющей стали Ø38
– верх: винтовое соединение с конструктивным элементом Actio
снизу: встраивание в монолитный бетон
Панель действий
– окрашенная панель HPL с высокой устойчивостью к атмосферным воздействиям (толщина 20 мм) с маркировкой “Actio”, красная, аналогичная RAL 2002
– соединение с помощью зажимов из алюминия (порошковое покрытие на выбор, в соответствии с цветовой схемой RAL)
Носовая лестница
– сварная спиральная конструкция из труб из нержавеющей стали Ø 38 мм
– дугообразная наклонная лестница
– верх: винтовое соединение с конструктивным элементом Actio с помощью алюминиевых зажимов (порошковое покрытие на выбор, в соответствии с цветовой схемой RAL)
– дно: встраивание в монолитный бетон
Фундаменты (на месте)
1 шт. 1,70 х 1,00 х 0,50 м
1 шт. 0,90 х 0,40 х 0,50 м
2 шт. 0,60 х 0,60 х 0,50 м
объем бетона: около 1,4 м3
Приблизительные значения сборки
2 человека - 3 часа (без создания фундамента)
Подходит для
детей в возрасте от 6 лет и старше,
общественных игровых площадок и т.д.
физическая активность
