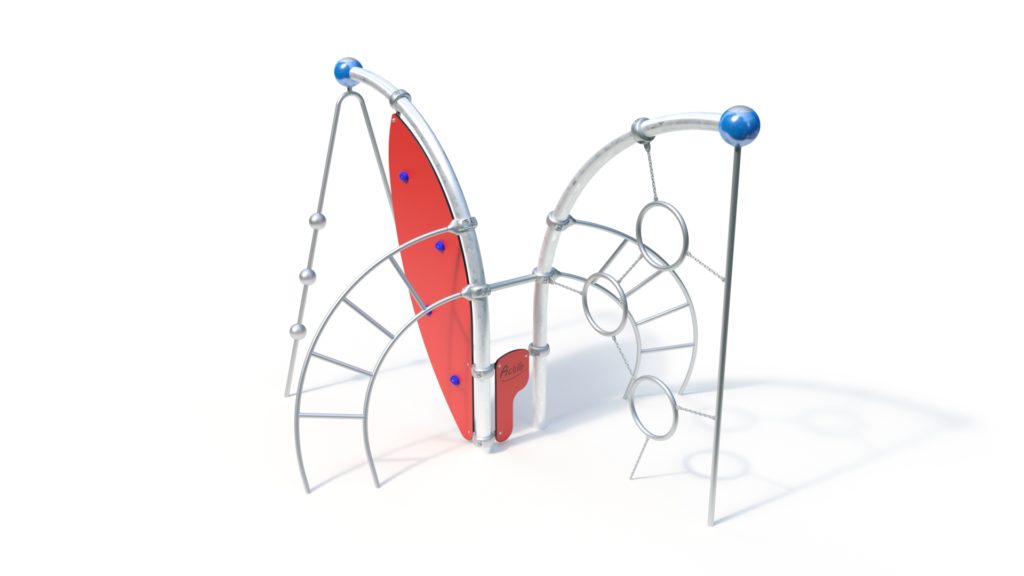

Технические данные
Площадь, занимаемая оборудованием:4,00 х 3,46 х 2,93 м
Минимальное пространство: 8,35 x 6,46 x 2,93 м
Площадь воздействия: 40 м2
Общая высота: 2,93 м
Свободная высота падения: 2,86 м
Вес: 67 кг самая тяжелая цельная деталь
315 кг в целом
Дуга 90°
– изогнутая труба из оцинкованной стали, Ø 114 x 3,6 мм (порошковое покрытие на выбор, в соответствии с цветовой схемой RAL)
– сфера из алюминия, Ø 250 мм, порошковое покрытие на выбор, в соответствии с цветовой схемой RAL (см. указанные ниже позиции)
Стена для скалолазания
– стена для скалолазания, изготовленная из окрашенной панели HPL с высокой устойчивостью к атмосферным воздействиям (толщина 20 мм) красного цвета, аналогичного RAL 2002, со свободными элементами для скалолазания, установленными с обеих сторон
– верх: винтовое соединение с конструктивным элементом Actio с помощью алюминиевого зажима (порошковое покрытие по выбору, в соответствии с цветовой схемой RAL) и сварная конструкция из труб из нержавеющей стали Ø 38
– дно: встраивание в монолитный бетон
Альпинистская труба
– сварная конструкция из трубы из нержавеющей стали Ø 38 мм с тремя шариками из нержавеющей стали Ø150 мм
– верх: винтовое соединение с конструктивным элементом Actio
– дно: встраивание в монолитный бетон
Обезьяна-альпинист
– комбинация колец из трубок из нержавеющей стали Ø 38 мм
– подвеска и соединение цепи из нержавеющей стали диаметром 7 мм и универсальный шарнир
– верх: винтовое соединение с конструктивным элементом Actio
снизу: встраивание в монолитный бетон
Панель действий
– окрашенная панель HPL с высокой устойчивостью к атмосферным воздействиям (толщина 20 мм) с маркировкой “Actio”, красная, аналогичная RAL 2002
– соединение с помощью зажимов из алюминия (порошковое покрытие на выбор, в соответствии с цветовой схемой RAL)
Носовая лестница
– сварная спиральная конструкция из труб из нержавеющей стали Ø 38 мм
– дугообразная наклонная лестница
– верх: винтовое соединение с конструктивным элементом Actio с помощью алюминиевых зажимов (порошковое покрытие на выбор, в соответствии с цветовой схемой RAL)
– дно: встраивание в монолитный бетон
Фундаменты (на месте)
1 шт. 1,70 x 1,00 x 0,50 м
2 шт. 0,90 х 0,40 х 0,50 м
3 шт. 0,60 х 0,60 х 0,50 м
объем бетона: 1,8 м3
Приблизительные значения сборки
2 человека - 3 часа (без создания фундамента)
Подходит для
детей в возрасте от 6 лет и старше,
общественных игровых площадок и т.д.
физическая активность
