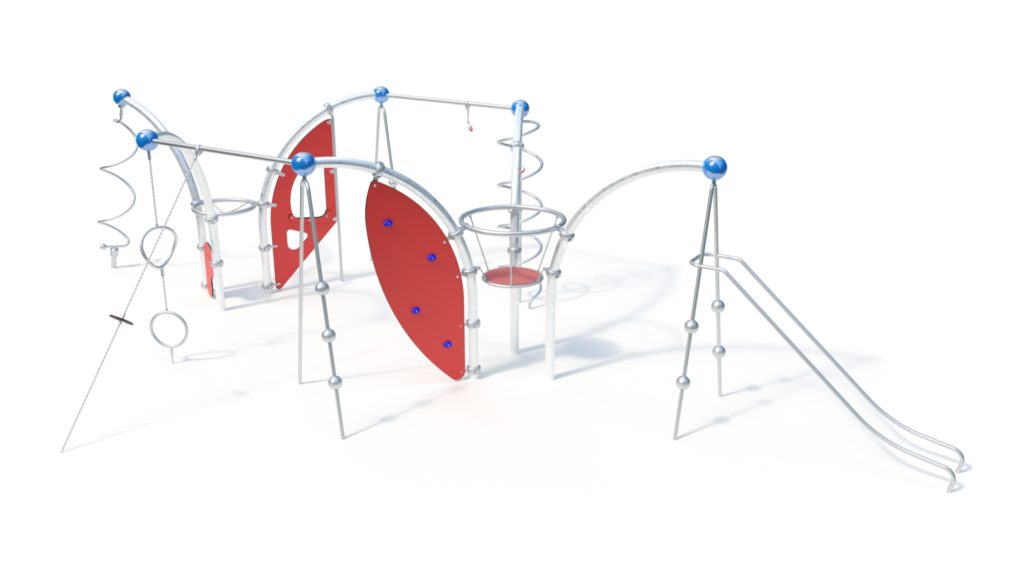

Технические данные
Площадь, занимаемая оборудованием:12,79 x 6,83 x 2,93 м
Минимальное пространство:15,79 x 10,23 x 2,93 м
Площадь удара: 97 м2
Общая высота: 2,93 м
Свободная высота падения: 2,86 м
Вес: 67 кг самая тяжелая отдельная деталь
1091 кг в целом
Дуга 75°
– изогнутая труба из горячеоцинкованной стали, Ø 114 x 3,6 мм (порошковое покрытие на выбор, в соответствии с цветовой схемой RAL)
– сфера из алюминия, Ø 250 мм, порошковое покрытие на выбор, в соответствии с цветовой схемой RAL (см. указанные ниже позиции)
Дуга 90°
– изогнутая труба из горячеоцинкованной стали, Ø 114 x 3,6 мм (порошковое покрытие на выбор, в соответствии с цветовой схемой RAL)
– сфера из алюминия, Ø 250 мм, порошковое покрытие на выбор, в соответствии с цветовой схемой RAL (см. указанные ниже позиции)
Большой Торнадо
– сварная спиральная конструкция из нержавеющей стали с рифленой платформой
– защищенные от несанкционированного доступа, защищенные от грязи верхние и нижние роликовые подшипники
– крепление с помощью бетонного фундаментного анкера из горячеоцинкованной стали
– верх: винтовое соединение с конструктивным элементом Actio
– дно: крепление с помощью бетонного фундаментного анкера из горячеоцинкованной стали
Холодная стена
– стена для скалолазания, изготовленная из окрашенной панели HPL с высокой устойчивостью к атмосферным воздействиям (толщина 20 мм) красного цвета, аналогичного RAL 2002
– верх: винтовое соединение с конструктивным элементом Actio с помощью алюминиевого зажима (порошковое покрытие по выбору, в соответствии с цветовой схемой RAL) и сварная конструкция из труб из нержавеющей стали Ø 38
– дно: встраивание в монолитный бетон
Альпинистская труба
– сварная конструкция из трубы из нержавеющей стали Ø 38 мм с тремя шариками из нержавеющей стали Ø150 мм
– верх: винтовое соединение с конструктивным элементом Actio
– дно: встраивание в монолитный бетон
Обезьяньи кольца
– комбинация колец из трубок из нержавеющей стали Ø 38 мм
– 1x плоский /1x пространственно скрученный
– подвеска и соединение цепи из нержавеющей стали 7 мм и универсальный шарнир
– возможность независимого поворота
– верх: винтовое соединение с конструктивным элементом Actio
– дно: отклонение ограничено цепью с винтовым заземлением, соединенным с анкером из бетонного фундамента.
Обезьянья горка
– сварная конструкция из труб из нержавеющей стали Ø 42,4 мм, в некоторой степени винтовая конструкция
– шарообразные подъемные элементы из нержавеющей стали
– верх: винтовое соединение с конструктивным элементом Actio
– дно: встраивание в монолитный бетон
Пружинный Слайд
– сварная конструкция из труб из нержавеющей стали Ø 42,4 мм
– верх: винтовое соединение с конструктивным элементом Actio
– дно: встраивание в монолитный бетон
Стена для скалолазания
– стена для скалолазания, изготовленная из окрашенной панели HPL с высокой устойчивостью к атмосферным воздействиям (толщина 20 мм) красного цвета, аналогичного RAL 2002, со свободными элементами для скалолазания, установленными с обеих сторон
– верх: винтовое соединение с конструктивным элементом Actio с помощью алюминиевого зажима (порошковое покрытие по выбору, в соответствии с цветовой схемой RAL) и сварная конструкция из труб из нержавеющей стали Ø 38
– дно: встраивание в монолитный бетон
Летающая ручка
– летающее кольцо с прорезиненной захватной поверхностью и цепью 6 мм
– верх: винтовое соединение с конструктивным элементом Actio с помощью алюминиевого зажима (порошковое покрытие по выбору, в соответствии с цветовой схемой RAL)
Охлаждающий диск
– поворотная конструкция из нержавеющей стали с окрашенной в красный цвет стойкой к атмосферным воздействиям панелью HPL, аналогичной RAL 2002
– цепная подвеска из нержавеющей стали 7 мм
– верх: винтовое соединение с конструктивным элементом Actio
– дно: отклонение ограничено цепью с винтовым заземлением, соединенным с анкером из бетонного фундамента.
Место встречи
– сварная конструкция из труб из нержавеющей стали Ø 60,3 мм с поперечным соединением Hercules из каната Ø16 мм с 6-жильным стальным сердечником
– верх: винтовое соединение с конструктивным элементом Actio с помощью алюминиевых зажимов (порошковое покрытие на выбор, в соответствии с цветовой схемой RAL)
Качающийся диск
– сварная конструкция из труб из нержавеющей стали Ø 60,3 мм с цепями 6 мм
– устойчивая к скольжению платформа из EPDM
– верх: винтовое соединение с конструктивным элементом Actio с помощью алюминиевых зажимов (порошковое покрытие на выбор, в соответствии с цветовой схемой RAL)
Панель действий
– окрашенная панель HPL с высокой устойчивостью к атмосферным воздействиям (толщина 20 мм) с маркировкой “Actio”, красная, аналогичная RAL 2002
– соединение с помощью зажимов из алюминия (порошковое покрытие на выбор, в соответствии с цветовой схемой RAL)
Фундаменты (на месте)
6 шт. 1,30 х 0,50 х 0,50 м
1 шт. 0,90 х 0,40 х 0,50 м
11 шт. 0,60 х 0,60 х 0,50 м
объем бетона: 4,2 м3
Приблизительные значения сборки
2 человека - 11 часов (без создания фундамента)
Подходит для
детей в возрасте от 6 лет и старше,
общественных игровых площадок и т.д.
физическая активность
