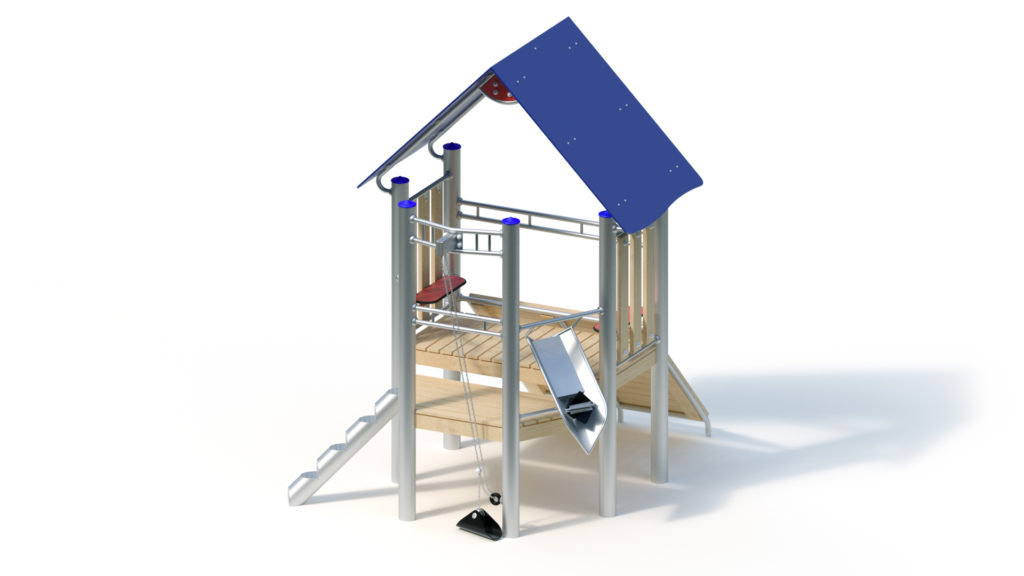

Технические данные
Общая высота: 3,25 м
Площадь: 2,45 х 2,90 м
Минимальная площадь: 5,40 x 5,85 м (27 м2)
Высота платформы: 0,80/1,00 м
Вес: 100 кг самый тяжелый одиночный компонент
525 кг в целом
Сообщений
Стойки изготовлены из труб из нержавеющей стали диаметром 12 см, покрытых несъемными защитными колпачками из нержавеющей стали.
Платформы
Платформы из досок толщиной 30 мм и круглых балок квадратной формы 45 х 100 мм. Высушенная древесина из Робинии, строганая, фрезерованная и свободная от гниения. Крепление с помощью специальных кронштейнов из нержавеющей стали с помощью сквозного болтового узла.
Крепежные детали
– подъемная стойка из нержавеющей стали Ø 159 x 3 мм, ступенчатая наплавка из профилированной листовой нержавеющей стали
– Пандус Robinia climp up с прикрепленными элементами для подъема, изготовленными из HPL
– изогнутое ограждение с защитой от скатывания, из труб из нержавеющей стали, Ø 33,7 x 2 мм
- тандемное ограждение, из труб из нержавеющей стали, Ø 33,7 x 2 мм
– Заполняющий барьер Robinia, 125 x 30 мм, установленный между трубами из нержавеющей стали Ø 33,7 x 2 мм
– сиденье изготовлено из красной панели HPL с высокой устойчивостью к атмосферным воздействиям (толщина 20 мм)
– шкив для песка с резиновым ковшом и цепью из нержавеющей стали, толщина звена 4 мм. Конструкция непрерывного контура для блокирования его втягивания в смежные игровые зоны / свободные пространства
– желоб для песка 0,80 м х 0,65 м с резиновым шлифовальным кругом с тканевой вставкой
– двускатная крыша с наклоном 45° из окрашенного HPL с высокой устойчивостью к атмосферным воздействиям, толщиной 13 мм. крепление между трубами из нержавеющей стали Ø 33,7 x 2 мм
Металлические компоненты: нержавеющая сталь.
Древесина Robinia покрыта водоотталкивающим, дышащим защитным покрытием. Помимо защиты от влаги, такая обработка уменьшает образование трещин. Благодаря специальному крепежному адаптеру усилия, возникающие от модульных крепежных деталей, передаются непосредственно на стойки. Соединения, защищенные от несанкционированного доступа, благодаря винтам с защитным гнездом.
Фундаменты (на месте)
6 шт. 0,40 х 0,40 х 0,40 м
4 шт. 0,30 х 0,30 х 0,40 м
объем бетона: 0,53 м3
Приблизительные значения сборки
2 механика по 6 часов каждая
(без создания фундамента)
Свободная высота падения
1,00 м
Подходит для
дети в возрасте от 5 лет и старше,
общественные игровые площадки и т.д.,
социальные / ручные занятия
