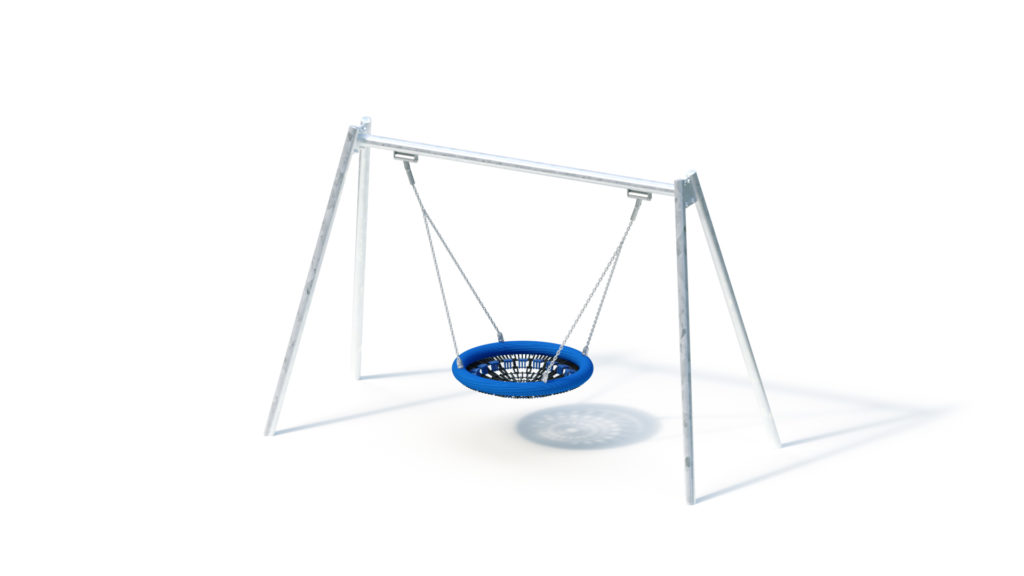

Технические данные
Площадь: 1,50 х 3,45 м
Минимальная площадь: 6,92 х 3,45 м (16 м2)
Высота качающейся подвески: 2,00 м
Вес: 50 кг самый тяжелый одиночный компонент
160 кг в целом
– Поворотные опорные стойки из горячеоцинкованной стали Ø 76,1 мм, толщина стенки 2,9 мм; крепление к поворотной перекладине с помощью соединительных пластин
– Поворотная поперечная балка из горячеоцинкованной стали, Ø 88,9 мм, толщина стенки 3,2 мм; крепление к поворотным опорам с помощью соединительных пластин
– ось качания корзины из нержавеющей стали, состоящая из двух частей, с подшипниками качения, включая крепежное устройство для удержания качающегося сиденья для предотвращения падения в случае поломки основного крепления.
– шарнирное звено подвески с поперечным подшипником трения для крепления цепи
– трапециевидная цепная подвеска, состоящая из цепей из нержавеющей стали Ø 7 мм, со встроенными шарнирами на роликовых подшипниках, предотвращающими завязывание цепи
– крепление цепи к поворотной оси и поворотному сиденью корзины с помощью зажимных адаптеров из нержавеющей стали
– поворотная корзина с амортизацией ударов по всему периметру с помощью пенополиуретана и оболочки из синего полиэтиленового шнура Ø 20 мм; кольцо корзины Ø 0,95 м из трубы из нержавеющей стали Ø 38 мм, толщина стенки 2 мм; корзина, состоящая из синих и черных пластиковых звеньев со стальным тросом. Максимальное ускорение составляет 50g (сертифицировано немецким TÜV). Согласно DIN EN 1176-2, предельное значение составляет 120 грамм. Поверхностное давление составляет 79,6 Н/см2 (сертифицировано немецким TÜV). Предельное значение составляет 90 Н/см2.
– специально сконструированные шарниры и универсальные шарниры, рассчитанные на высокие динамические нагрузки при качании корзины; поэтому дополнительные крепежные элементы для системы подвески не требуются (в соответствии с EN 1176-2:2008)
Максимальная грузоподъемность: 300 кг
(соответствует 5 детям в возрасте до 14 лет)
Фундаменты (на месте)
4 шт. 0,60 х 0,60 х 0,47 м
объем бетона: 0,68 м3
Приблизительные значения сборки
2 механика по 1 1/2 часа каждая
(без создания фундамента)
Свободная высота падения
1,30 м
Подходит для
детей в возрасте от 3 лет и старше,
общественных игровых площадок и т.д.,
физическая активность
