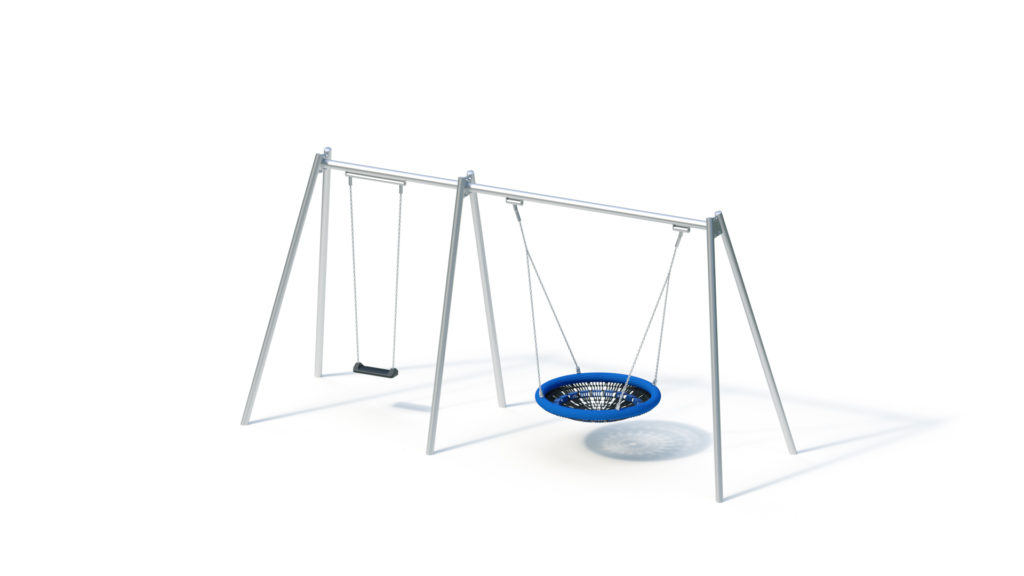

Технические данные
Площадь: 1,73 х 5,39 м
Минимальное пространство: 8,05 x 5,39 м
Высота качания: 2,50 м
Вес: 50 кг самый тяжелый одиночный компонент
250 кг в целом
– Поворотные опорные стойки из нержавеющей стали, спецификация материала 1.4301 Ø 76,1 мм, толщина стенки 2,9 мм; крепление к поворотной перекладине с помощью соединительных пластин
– Поворотная поперечная балка из нержавеющей стали, спецификация материала 1.4301 Ø 88,9 мм, толщина стенки 3,2 мм; крепление к поворотным опорам с помощью соединительных пластин
– поворотная ось из нержавеющей стали с внутренней подшипниковой осью из цельного материала Ø 28 мм, внешняя труба Ø 42,4 мм, толщина стенки 2 мм и подшипники трения
– трапециевидная цепная подвеска, состоящая из цепей из нержавеющей стали Ø 7 мм, со встроенными шарнирами на роликовых подшипниках, предотвращающими завязывание цепи
– крепление цепи к поворотной оси и поворотному седлу с помощью зажимных адаптеров из нержавеющей стали
– безопасное поворотное сиденье из резины со стабилизирующей алюминиевой вставкой, одноточечная цепная подвеска без зазоров
– ось качания корзины из нержавеющей стали с шарикоподшипниками из двух частей, шарнирное звено подвески с подшипником поперечного трения для крепления цепи, включая крепежное устройство для удержания качающегося сиденья для предотвращения падения в случае поломки основного крепления.
– поворотная корзина с амортизацией ударов по всему периметру с помощью пенополиуретана и оболочки из синего полиэтиленового шнура Ø 20 мм; кольцо корзины Ø 1,20 м из трубы из нержавеющей стали Ø 38 мм, толщина стенки 2 мм; корзина, состоящая из синих и черных пластиковых звеньев со стальным тросом. Максимальное ускорение составляет 50g (сертифицировано немецким TÜV). Согласно DIN EN 1176-2, предельное значение составляет 120 грамм. Поверхностное давление составляет 79,6 Н/см2 (сертифицировано немецким TÜV). Предельное значение составляет 90 Н/см2.
– специально сконструированные шарниры и универсальные шарниры, рассчитанные на высокие динамические нагрузки при качании корзины; поэтому дополнительные крепежные элементы для системы подвески не требуются (в соответствии с EN 1176-2:2008)
Фундаменты (на месте)
6 шт. 0,50 х 0,70 х 0,50 м
Приблизительные значения сборки
2 механика по 2 1/2 часа каждая
(без создания фундамента)
Свободная высота падения
1,59 м
Подходит для
детей в возрасте от 3 лет и старше,
общественных игровых площадок и т.д.,
физической активности
