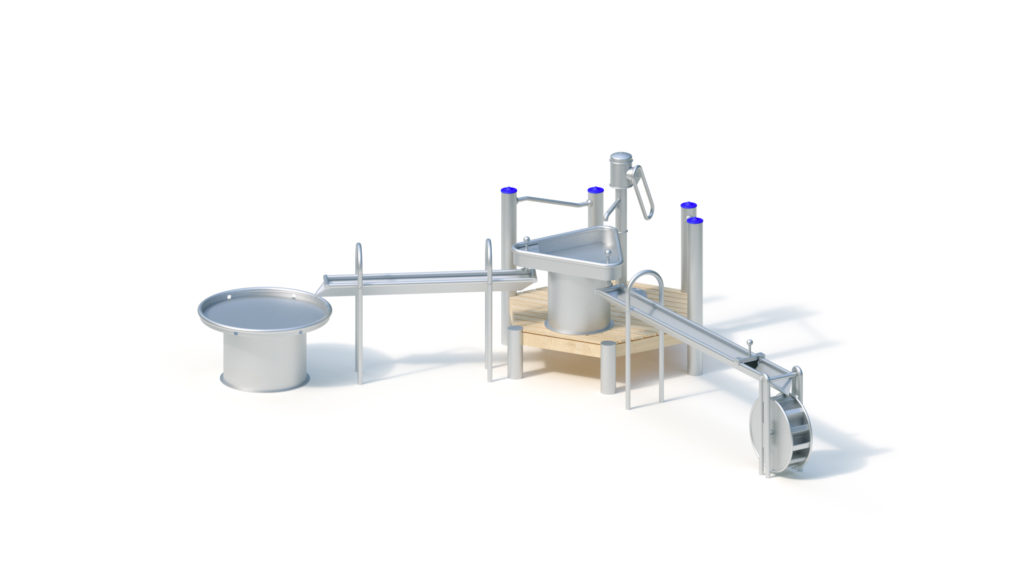

Технические данные
Площадь: 2,85 х 5,35 м
Минимальная площадь: 5,80 x 8,35 м (37 м2)
Общая высота: 1,60 м
Высота платформы: 0,40 м
Вес: 65 кг самый тяжелый одиночный компонент
445 кг в целом
Сообщений
Стойки изготовлены из труб из нержавеющей стали Ø 120 x 3 мм, покрытых несъемными защитными колпачками из нержавеющей стали.
Платформы
Платформы из досок толщиной 30 мм и круглых балок квадратной формы 45 х 100 мм. Высушенная древесина из Робинии, строганая, фрезерованная и свободная от гниения. Крепление с помощью специальных кронштейнов из нержавеющей стали с помощью сквозного болтового узла.
Платформа насоса дополнительно покрыта профилированным листом из нержавеющей стали.
Крепежные детали
– ступенчатый поручень из трубы из нержавеющей стали Ø 33,7 x 2 мм
Водяной насос K&K артикул № 0-33130-001
Соединение всасывающей трубы 1 ¼ дюйма (диаметр трубы не менее ¾ дюйма), сварная конструкция из нержавеющей стали, полностью герметичный корпус насоса, насосный механизм с роликом и подшипником антифрикционного действия. В зимний сезон необходимо снять верхний корпус и ручку, (зимняя) защитная панель для нижней части входит в комплект поставки.
Пожалуйста, обратите внимание:
Для установки водяного насоса на напорную водопроводную трубу требуется комбинация клапанов K&K (артикул № 0-33190-000 или 0-33195-000).
Если подача воды к насосу (с помощью таймера или аналогичного устройства) прерывается, ручка насоса должна быть защищена от срабатывания (например, защелкой насоса K &K, артикул № 1040639). Это предотвращает отклонение рукоятки из-за увеличения отрицательного давления.
Пожалуйста, также ознакомьтесь с основными техническими деталями, приведенными в инструкциях по установке (такими как расстояние, диаметры труб и т.д.); по запросу вы получите их непосредственно от K & K или загрузив соответствующий PDF-файл с www.kaiser-kuehne-play.com .
Распределительный стол K&K (0,50) артикул 0-33480-000
Сварная конструкция из нержавеющей стали с 2 выходами для воды. Коническая пробка из резины с фиксирующим устройством для полного удаления воды. Толщина листовой стали: не менее 2 мм/труба Ø 38 мм.
Водяной желоб K&K типа S2 2,40 м / Водяное колесо 0,60 м
Сварная конструкция из нержавеющей стали с дополнительной опорой для желоба. Толщина листового металла: не менее 2 мм. Наклонный отвод, включающий гибкую заслонку с ручкой из нержавеющей стали и усиленным резиновым лезвием, зажимное устройство для крепления трубки Ø 38 мм. Водяное колесо, состоящее из 12 лопастных колес, закругленных на переднем конце, обрамленных боковыми панелями. Водяное колесо, установленное на роликовом подшипнике.
Желоб для воды K&K типа S1 (1,60)
Сварная конструкция из нержавеющей стали с дополнительной опорой для желоба. Толщина листового металла: мин. 2 мм
Смесительная пластина K&K (0,50) артикул 0-33451-000
Сварная конструкция из нержавеющей стали с шестью водовыпусками. Труба Ø 38 мм. Крепление с помощью кольцеобразного нижнего фланца.
За дополнительную плату предоставляются соответствующие бетонные фундаменты кольцевой формы (015165) для крепления фланцев и бетонные опалубочные блоки (015170) для кладочных работ для компенсации различных уровней или для безопасной установки с покрытием для защиты от падения (песок, гравий и т.д.).
Металлические компоненты: нержавеющая сталь
Древесина Robinia покрыта водоотталкивающим, дышащим защитным покрытием. Помимо защиты от влаги, такая обработка уменьшает образование трещин. Благодаря специальному крепежному адаптеру усилия, возникающие от модульных крепежных деталей, передаются непосредственно на стойки. Резьбовые соединения, защищенные от несанкционированного доступа, благодаря винтам с защитным гнездом.
Фундаменты (на месте)
6 шт. 0,40 х 0,40 х 0,40 м
3 шт. 0,50 х 0,50 х 0,50 м
1 шт. 0,50 х 0,70 х 0,50 м
объем бетона: 1,01 м3
Приблизительные значения сборки
2 механика по 1 1/2 часа каждый
(без создания фундаментов, без подключения к водоснабжению)
Свободная высота падения
0,90 м
Подходит для
детей в возрасте от 4 лет и старше,
общественных игровых площадок и т.д.,
ручной работы
