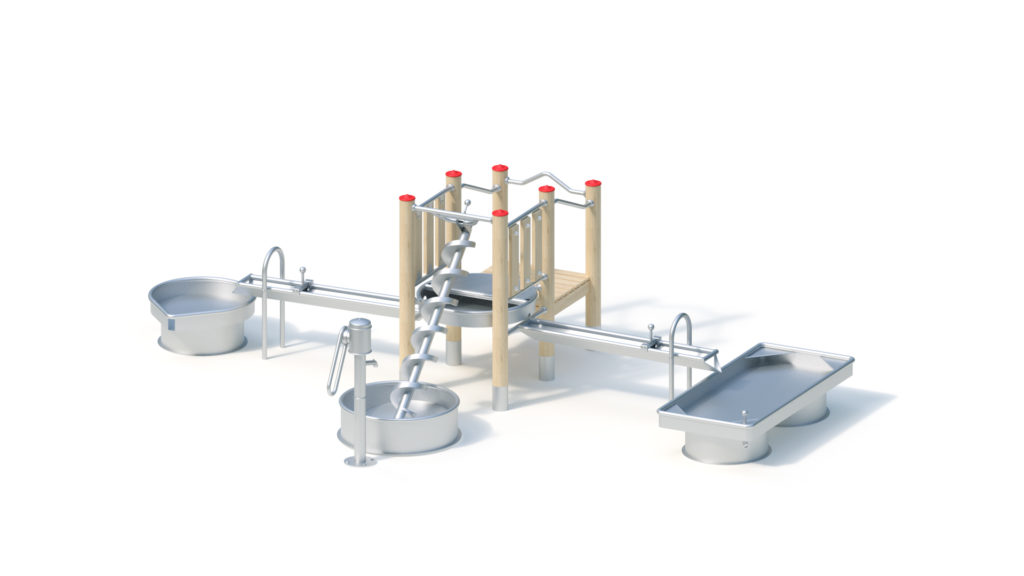

Технические данные
Площадь: 3,65 х 5,60 м
Минимальная площадь: 6,65 x 8,60 м (43 м2)
Общая высота: 1,65 м
Высота платформы: 0,60 м
Свободная высота падения: 0,80 м
Вес: 85 кг самый тяжелый отдельный компонент
455 кг в целом
Сообщений
Ламинированный брус Robinia Ø 120 мм с цилиндрическим фрезерованием. Торцевые поверхности покрыты несъемными защитными колпачками из нержавеющей стали.
Трубчатый пьедестал из нержавеющей стали для бетонного фундамента и для стационарного крепления к круглым стойкам Robinia диаметром 120 мм под игровой поверхностью.
Платформа
Платформа из досок толщиной 30 мм и круглых балок квадратной формы 45 х 100 мм. Высушенная древесина из Робинии, строганая, фрезерованная и свободная от гниения. Крепление с помощью специальных кронштейнов из нержавеющей стали с помощью сквозного болтового узла.
Крепежные детали
– изогнутые ограждения с защитой от скатывания из труб из нержавеющей стали Ø 33,7 x 2 мм
– ступенчатые поручни из трубы из нержавеющей стали Ø 33,7 x 2 мм
– деревянные ограждения из Robinia, 125 x 30 мм, крепление между трубами из нержавеющей стали Ø 33,7 x 2 мм
Водяной насос K&K артикул № 0-33130-001
Соединение всасывающей трубы 1 ¼ дюйма (диаметр трубы не менее ¾ дюйма), сварная конструкция из нержавеющей стали, полностью герметичный корпус насоса, насосный механизм с роликом и подшипником антифрикционного действия. В зимний сезон необходимо снять верхний корпус и ручку, (зимняя) защитная панель для нижней части входит в комплект поставки.
Пожалуйста, обратите внимание:
Для установки водяного насоса на напорную водопроводную трубу требуется комбинация клапанов K&K (артикул № 0-33190-000 или 0-33195-000).
Если подача воды к насосу (с помощью таймера или аналогичного устройства) прерывается, ручка насоса должна быть защищена от срабатывания (например, защелкой насоса K &K, артикул № 1040639). Это предотвращает отклонение рукоятки из-за увеличения отрицательного давления.
Пожалуйста, также ознакомьтесь с основными техническими деталями, приведенными в инструкциях по установке (такими как расстояние, диаметры труб и т.д.); по запросу вы получите их непосредственно от K & K или загрузив соответствующий PDF-файл с www.kaiser-kuehne-play.com .
Фланцевая трубка артикул № 1040065
для крепления водяного насоса / крепления дозатора воды, отлитого из бетона под игровой поверхностью.
Отдельно стоящий донный резервуар K &K для винтового насоса
Сварная конструкция из нержавеющей стали с разгрузочным сверлением. Винтовое соединение нижнего подшипника винтового насоса. Толщина листового металла не менее 2 мм / труба Ø 38 мм.
За дополнительную плату предлагаются соответствующие бетонные фундаменты кольцевой формы (015168) для крепления фланцев и бетонные опалубочные блоки (015169) для кладочных работ для компенсации различных уровней или для безопасной установки с покрытием для защиты от падения (песок, гравий и т.д.).
Винтовой насос K&K
Длина: приблизительно 1,50 м
Наружный диаметр: 25 см
Сварная конструкция из нержавеющей стали для крепления стойки, с роликовыми подшипниками, опорным подшипником, облегчающим винтовое крепление.
Бассейн для сбора K&K
Сварная конструкция из нержавеющей стали с двумя разгрузочными отверстиями. Толщина листового металла не менее 2 мм / труба Ø 38 мм для крепления на стойке.
Желоб для воды K&K типа M5 1,60 м (2 x)
Сварная конструкция из нержавеющей стали 0,80 м х 1,60 м, толщина листового металла: не менее 2 мм / труба Ø 38 мм. Для крепления к столбу и с дополнительной опорой для желоба для наклонной установки, соответствующей подаче воды или стоку воды. Наклонный отвод, включающий гибкую заслонку с ручкой из нержавеющей стали и усиленным резиновым лезвием.
Уровень грунтовых вод K&K (0,25) артикул 0-33445-000
Базовая площадь: 0,84 х 1,84 м
Общая высота: 0,40 м
Сварная конструкция из нержавеющей стали с одним трубчатым отводом и четырьмя поверхностями для хранения. Коническое резиновое закрывающее устройство с запирающим механизмом. Толщина листового металла: не менее 2 мм / труба Ø 38 мм.
За дополнительную плату предоставляются соответствующие бетонные фундаменты кольцевой формы (015165) для крепления фланцев и бетонные опалубочные блоки (015170) для кладочных работ для компенсации различных уровней или для безопасной установки с покрытием для защиты от падения (песок, гравий и т.д.)
Водный бассейн K&K (0,25) артикул 0-33430-000
Площадь основания: 0,84 х 1,00 м
Общая высота: 0,40 м
Сварная конструкция из нержавеющей стали с одним разгрузочным сверлением. Толщина листового металла: не менее 2 мм / труба Ø 38 мм.
За дополнительную плату предоставляются соответствующие бетонные фундаменты кольцевой формы (015165) для крепления фланцев и бетонные опалубочные блоки (015170) для кладочных работ для компенсации различных уровней или для безопасной установки с покрытием для защиты от падения (песок, гравий и т.д.)
Металлические компоненты: нержавеющая сталь
Древесина Robinia покрыта водоотталкивающим, дышащим защитным покрытием. Помимо защиты от влаги, такая обработка уменьшает образование трещин. Благодаря специальному крепежному адаптеру усилия, возникающие от модульных крепежных деталей, передаются непосредственно на стойки. Резьбовые соединения, защищенные от несанкционированного доступа, благодаря защитным колпачкам.
Фундаменты (на месте)
6 шт. 0,40 х 0,40 х 0,40 м
3 шт. 0,50 х 0,50 х 0,50 м
объем бетона: 0,8 м3
Приблизительные значения сборки
2 механика по 2 часа каждый
(без создания фундамента, без подключения к водопроводу)
Подходит для
дети в возрасте от 4 лет и старше,
общественные игровые площадки и т.д.,
ручная работа
