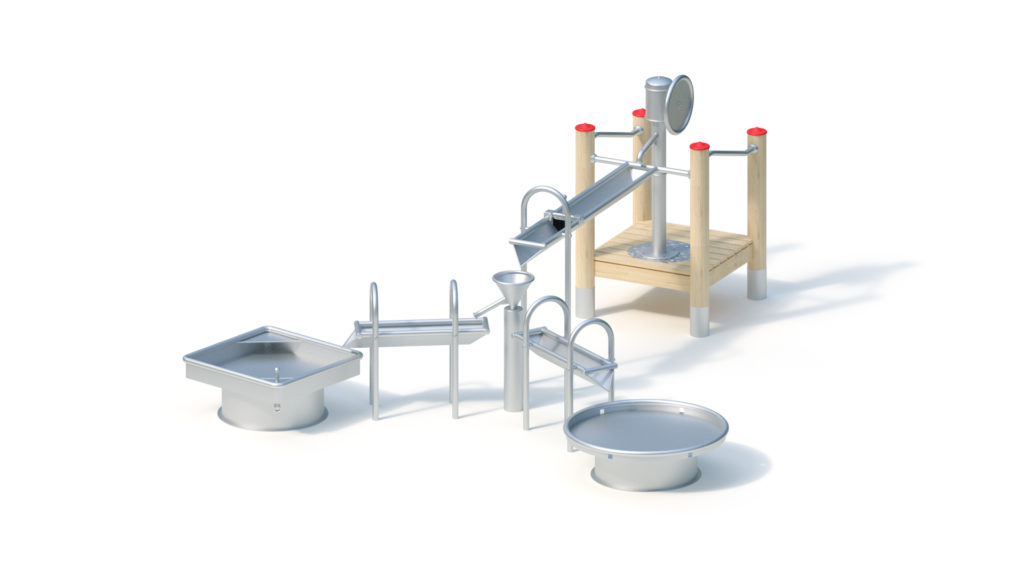

Технические данные
Общая высота: 1,60 м
Площадь: 3,65 х 3,95 м
Минимальная площадь: 6,65 x 6,95 м (36 м2)
Высота платформы: 0,40 м
Сообщений
Ламинированный брус Robinia Ø 120 мм с цилиндрическим фрезерованием. Торцевые поверхности покрыты несъемными защитными колпачками из нержавеющей стали. Трубчатый пьедестал из нержавеющей стали для бетонного фундамента и для стационарного крепления к круглым стойкам Robinia диаметром 120 мм под игровой поверхностью.
Платформы
Платформы из досок толщиной 30 мм и круглых балок квадратной формы 45 х 100 мм. Высушенная древесина из Робинии, строганая, фрезерованная и свободная от гниения. Крепление с помощью специальных кронштейнов из нержавеющей стали с помощью сквозного болтового узла.
Платформа насоса дополнительно покрыта профилированным листом из нержавеющей стали.
Крепежные детали
– ступенчатый поручень из трубы из нержавеющей стали Ø 33,7 x 2 мм
Водяной насос K&K артикул № 0-33130-001
Соединение всасывающей трубы 1 ¼ дюйма (диаметр трубы не менее ¾ дюйма), сварная конструкция из нержавеющей стали, полностью герметичный корпус насоса, насосный механизм с роликом и подшипником антифрикционного действия. В зимний сезон необходимо снять верхний корпус и ручку, (зимняя) защитная панель для нижней части входит в комплект поставки.
Пожалуйста, обратите внимание:
Для установки водяного насоса на напорную водопроводную трубу требуется комбинация клапанов K&K (артикул № 0-33190-000 или 0-33195-000).
Если подача воды к насосу (с помощью таймера или аналогичного устройства) прерывается, ручка насоса должна быть защищена от срабатывания (например, защелкой насоса K &K, артикул № 1040639). Это предотвращает отклонение рукоятки из-за увеличения отрицательного давления.
Пожалуйста, также ознакомьтесь с основными техническими деталями, приведенными в инструкциях по установке (такими как расстояние, диаметры труб и т.д.); по запросу вы получите их непосредственно от K & K или загрузив соответствующий PDF-файл с www.kaiser-kuehne-play.com .
Желоб для воды K&K типа M5 1,60 м
Сварная конструкция из нержавеющей стали 0,80 м х 1,60 м, толщина листового металла: мин. 2 мм / труба Ø 38 мм. Для крепления к столбу и с дополнительной опорой для желоба для наклонной установки, соответствующей подаче воды или стоку воды. Наклонный отвод, включающий гибкую заслонку с ручкой из нержавеющей стали и усиленным резиновым лезвием.
Распределительная воронка K&K
Воронка из нержавеющей стали с наклонным стоком, с бесконечным вращением на 360 °, прикрепленная к трубе из нержавеющей стали Ø 120 x 3 мм
Желоб для воды K&K типа S1 0,80 м, 2 шт.
Сварная конструкция из нержавеющей стали, толщина листового металла: мин. 2 мм / труба Ø 38 мм. Наклонный сток. С дополнительной опорой желоба для наклонной установки, соответствующей подаче или отводу воды.
Смесительная пластина K&K (0,25) артикул 0-33450-000
Сварная конструкция из нержавеющей стали с шестью водовыпусками. Толщина листового металла: мин. 2 мм/ труба Ø 38 мм. Крепление с помощью кольцеобразного нижнего фланца. За дополнительную плату предоставляются соответствующие бетонные фундаменты кольцевой формы (015165) для крепления фланцев и бетонные опалубочные блоки (015170) для кладочных работ для компенсации различных уровней или для безопасной установки с покрытием для защиты от падения (песок, гравий и т.д.)
Уровень грунтовых вод K&K (0,25) артикул 0-33440-000
Общая высота: 0,40 м
Сварная конструкция из нержавеющей стали с одним выходом для воды и одной поверхностью для хранения. Коническое резиновое закрывающее устройство с запирающим механизмом. Толщина листового металла: 2,5 мм / труба Ø 38 мм.
Крепление с помощью кольцеобразного нижнего фланца. За дополнительную плату предоставляются соответствующие бетонные фундаменты кольцевой формы (015165) для крепления фланцев и бетонные опалубочные блоки (015170) для кладочных работ для компенсации различных уровней или для безопасной установки с покрытием для защиты от падения (песок, гравий и т.д.).
Металлические компоненты: нержавеющая сталь
Древесина Robinia покрыта водоотталкивающим, дышащим защитным покрытием. Помимо защиты от влаги, такая обработка уменьшает образование трещин. Благодаря специальному крепежному адаптеру усилия, возникающие от модульных крепежных деталей, передаются непосредственно на стойки. Резьбовые соединения, защищенные от несанкционированного доступа, благодаря защитным колпачкам.
Фундаменты (на месте)
5 шт. 0,40 х 0,40 х 0,40 м
5 шт. 0,50 х 0,50 х 0,50 м
объем бетона: 0,95 м3
Приблизительные значения сборки
2 механика по 2 часа каждый
(без создания фундамента, без подключения к водопроводу)
Свободная высота падения
0,40 м
Подходит для
детей в возрасте от 4 лет и старше,
общественных игровых площадок и т.д.,
ручной работы
