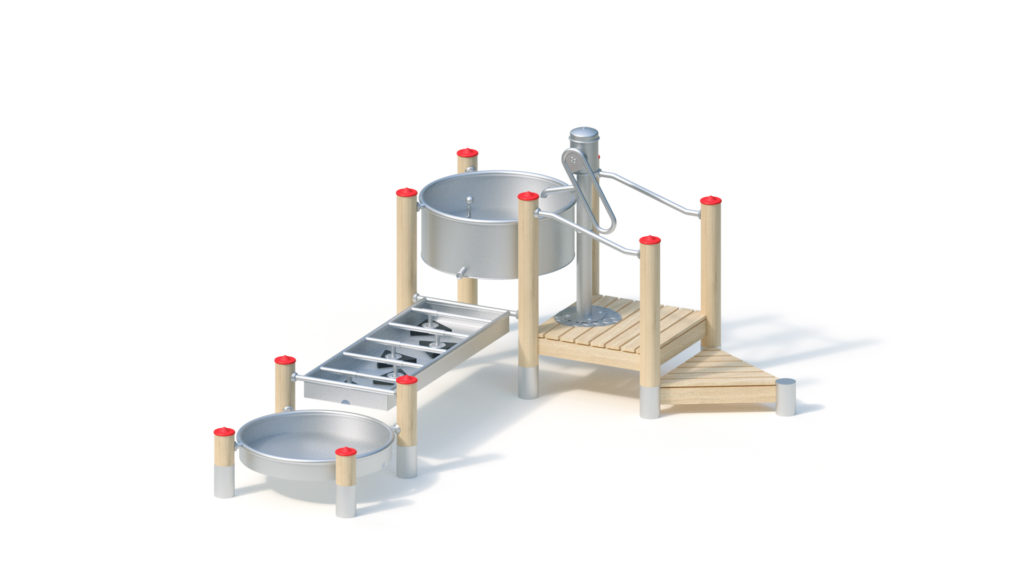

Технические данные
Общая высота: 1,57 м
Площадь: 2,40 х 3,33 м
Минимальная площадь: 5,48 x 6,33 м (28 м2)
Высота платформы: 0,20/0,40 м
Сообщений
Ламинированный брус Robinia Ø 120 мм с цилиндрическим фрезерованием. Торцевые поверхности покрыты несъемными защитными колпачками из нержавеющей стали.
Трубчатый пьедестал из нержавеющей стали для бетонного фундамента и для стационарного крепления к круглым стойкам Robinia диаметром 120 мм под игровой поверхностью.
Платформы
Платформы из досок толщиной 30 мм и круглых балок квадратной формы 45 х 100 мм. Высушенная древесина из Робинии, строганая, фрезерованная и свободная от гниения. Крепление с помощью специальных кронштейнов из нержавеющей стали с помощью сквозного болтового узла.
Платформа насоса дополнительно покрыта профилированным листом из нержавеющей стали.
Крепежные детали
– ступенчатый поручень из трубы из нержавеющей стали Ø 33,7 x 2 мм
– подъемная планка с защитой от скручивания, из трубы из нержавеющей стали Ø 38 x 2,5 мм
Водяной насос K&K артикул № 0-33130-001
Соединение всасывающей трубы 1 ¼ дюйма (диаметр трубы не менее ¾ дюйма), сварная конструкция из нержавеющей стали, полностью герметичный корпус насоса, насосный механизм с роликом и подшипником антифрикционного действия. В зимний сезон необходимо снять верхний корпус и ручку, (зимняя) защитная панель для нижней части входит в комплект поставки.
Пожалуйста, обратите внимание:
Для установки водяного насоса на напорную водопроводную трубу требуется комбинация клапанов K&K (артикул № 0-33190-000 или 0-33195-000).
Если подача воды к насосу (с помощью таймера или аналогичного устройства) прерывается, ручка насоса должна быть защищена от срабатывания (например, защелкой насоса K &K, артикул № 1040639). Это предотвращает отклонение рукоятки из-за увеличения отрицательного давления.
Пожалуйста, также ознакомьтесь с основными техническими деталями, приведенными в инструкциях по установке (такими как расстояние, диаметры труб и т.д.); по запросу вы получите их непосредственно от K & K или загрузив соответствующий PDF-файл с www.kaiser-kuehne-play.com .
Бассейн для хранения воды K&K
Площадь основания: Ø 0,68 м
Сварная конструкция из нержавеющей стали с одним трубчатым отводом. Коническое резиновое закрывающее устройство с запирающим механизмом для полного отвода воды. Толщина листового металла: не менее 2 мм / труба Ø 33,7 мм.
Стол для завихрения воды K &K 0,80 м x 1,60 м
Сварная конструкция из нержавеющей стали с 5 регулируемыми треугольными пластинами HPL для предотвращения потока воды. Толщина листового металла: не менее 2 мм, диаметр трубы 33,7 мм соответственно Ø 30 мм
Бассейн K &K с одним стоком для установки на террасах
Площадь основания: Ø 0,90 м
Общая высота: 0,14 м
Сварная конструкция из нержавеющей стали для крепления стойки, с одним разгрузочным сверлением, толщина листового металла: не менее 2 мм / труба Ø 38 мм
Металлические компоненты: нержавеющая сталь
Древесина Robinia покрыта водоотталкивающим, дышащим защитным покрытием. Помимо защиты от влаги, такая обработка уменьшает образование трещин.
Благодаря специальному крепежному адаптеру усилия, возникающие от модульных крепежных деталей, передаются непосредственно на стойки. Соединения, защищенные от несанкционированного доступа, благодаря винтам с защитными колпачками.
Фундаменты (на месте)
11 шт. 0,40 х 0,40 х 0,40 м
объем бетона: 0,70 м3
Приблизительные значения сборки
2 механика по 2 часа каждая
(без создания фундамента)
Свободная высота падения
0,73 м
Подходит для
детей в возрасте от 4 лет и старше,
общественных игровых площадок и т.д.,
физической активности
