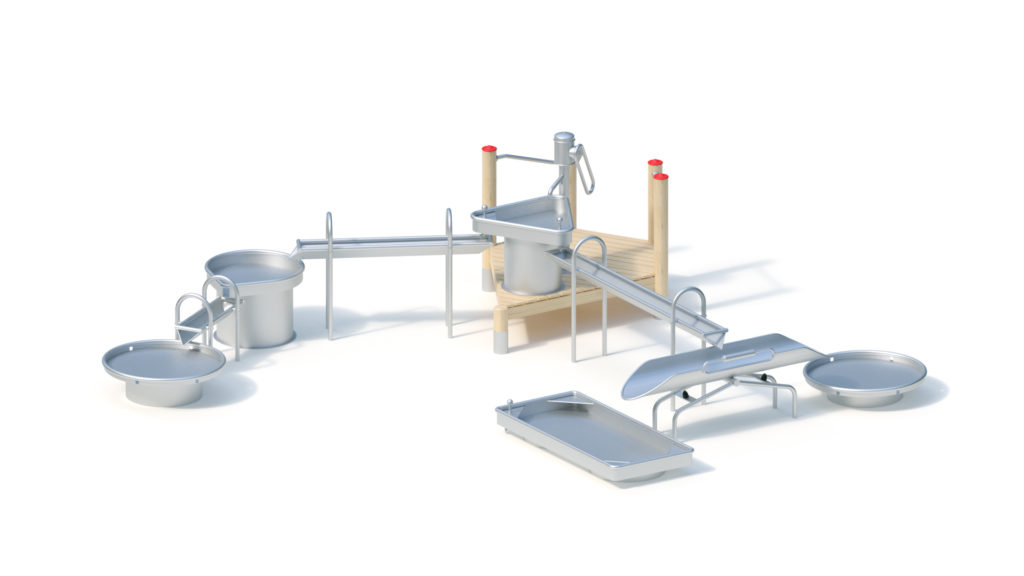

Технические данные
Площадь: 4,95 х 6,30 м
Минимальная площадь: 7,95 x 9,30 м (59 м2)
Общая высота: 1,60 м
Высота платформы: 0,40 м
Вес: 85 кг самый тяжелый одиночный компонент
700 кг в целом
Сообщений
Ламинированный брус Robinia Ø 120 мм с цилиндрическим фрезерованием. За исключением стоек, расположенных на одном уровне с платформами, торцевые поверхности покрыты несъемной защитной нержавеющей сталью.
Трубчатый пьедестал из нержавеющей стали для бетонного фундамента и для стационарного крепления к круглым стойкам Robinia диаметром 120 мм под игровой поверхностью.
Платформа
Платформа из досок толщиной 30 мм и круглых балок квадратной формы 45 х 100 мм. Высушенная древесина из Робинии, строганая, фрезерованная и свободная от гниения. Крепление с помощью специальных кронштейнов из нержавеющей стали с помощью сквозного болтового узла.
Платформа дополнительно покрыта профилированной листовой нержавеющей сталью.
Крепежные детали
– ступенчатый поручень из трубы из нержавеющей стали Ø 33,7 x 2 мм
Водяной насос K&K артикул № 0-33130-001
Соединение всасывающей трубы 1 ¼ дюйма (диаметр трубы не менее ¾ дюйма), сварная конструкция из нержавеющей стали, полностью герметичный корпус насоса, насосный механизм с роликом и подшипником антифрикционного действия. В зимний сезон необходимо снять верхний корпус и ручку, (зимняя) защитная панель для нижней части входит в комплект поставки.
Пожалуйста, обратите внимание:
Для установки водяного насоса на напорную водопроводную трубу требуется комбинация клапанов K&K (артикул № 0-33190-000 или 0-33195-000).
Если подача воды к насосу (с помощью таймера или аналогичного устройства) прерывается, ручка насоса должна быть защищена от срабатывания (например, защелкой насоса K &K, артикул № 1040639). Это предотвращает отклонение рукоятки из-за увеличения отрицательного давления.
Пожалуйста, также ознакомьтесь с основными техническими деталями, приведенными в инструкциях по установке (такими как расстояние, диаметры труб и т.д.); по запросу вы получите их непосредственно от K & K или загрузив соответствующий PDF-файл с www.kaiser-kuehne.com .
Распределительный стол K&K (0,50) артикул 0-33480-000
Сварная конструкция из нержавеющей стали с 2 выходами для воды. Коническая пробка из резины с фиксирующим устройством для полного удаления воды. Толщина листовой стали: не менее 2 мм/труба Ø 38 мм.
Желоб для воды K&K типа S1 (1,60)
Сварная конструкция из нержавеющей стали. Наклонный сток. Толщина листового металла: мин. 2 мм
Дополнительная опора желоба для наклонной установки, соответствующей подаче или отводу воды.
Водный бассейн K&K (0,50) артикул 0-33431-000
Площадь основания: 0,84 х 1,00 м
Общая высота: 0,65 м
Вес: 55 кг в целом
Сварная конструкция из нержавеющей стали с одним разгрузочным сверлением. Толщина листового металла: не менее 2 мм / труба Ø 38 мм. Крепление с помощью кольцеобразного нижнего фланца. За дополнительную плату предоставляются соответствующие бетонные фундаменты кольцевой формы (015165) для крепления фланцев и бетонные опалубочные блоки (015170) для кладочных работ для компенсации различных уровней или для безопасной установки с покрытием для защиты от падения (песок, гравий и т.д.)
Желоб для воды K&K 0,80 м
Сварная конструкция из нержавеющей стали. Толщина листового металла: не менее 2 мм. Наклонный сток.
Дополнительная опора желоба для наклонной установки, соответствующей подаче или отводу воды.
Смесительная тарелка K&K (0,25) 2 шт. артикула 0-33450-000
Сварная конструкция из нержавеющей стали с шестью водовыпусками. Толщина листового металла: мин. 2 мм/ труба Ø 38 мм. Крепление с помощью кольцеобразного нижнего фланца. За дополнительную плату предоставляются соответствующие бетонные фундаменты кольцевой формы (015165) для крепления фланцев и бетонные опалубочные блоки (015170) для кладочных работ для компенсации различных уровней или для безопасной установки с покрытием для защиты от падения (песок, гравий и т.д.)
Желоб для воды K&K типа S1 2,40 м
Сварная конструкция из нержавеющей стали. Наклонный сток. Толщина листового металла: не менее 2 мм / труба Ø 38 мм.
Дополнительная опора желоба для наклонной установки, соответствующей подаче или отводу воды.
Весы для воды K&K артикул 0-33495-000
Площадь основания: 0,45 х 2,05 м
Вес: 55 кг в целом
Общая высота: приблизительно 1,05 м
Сварная конструкция из нержавеющей стали с регулируемым амортизирующим механизмом наклона для распределения потока воды в противоположных направлениях.
Толщина листового металла: 2,5 мм/ труба Ø 20 мм и Ø 38 мм.
Уровень грунтовых вод K&K (0,25) артикул 0-33445-000
Базовая площадь: 0,84 х 1,84 м
Общая высота: 0,40 м
Вес: 85 кг в целом
Сварная конструкция из нержавеющей стали с одним трубчатым отводом и четырьмя поверхностями для хранения. Коническое резиновое закрывающее устройство с запирающим механизмом. Толщина листового металла: не менее 2 мм / труба Ø 38 мм. Крепление с помощью кольцеобразных нижних фланцев.
За дополнительную плату предоставляются соответствующие бетонные фундаменты кольцевой формы (015165) для крепления фланцев и бетонные опалубочные блоки (015170) для кладочных работ для компенсации различных уровней или для безопасной установки с покрытием для защиты от падения (песок, гравий и т.д.)
Металлические компоненты: нержавеющая сталь
Древесина Robinia покрыта водоотталкивающим, дышащим защитным покрытием. Помимо защиты от влаги, такая обработка уменьшает образование трещин. Благодаря специальному крепежному адаптеру усилия, возникающие от модульных крепежных деталей, передаются непосредственно на стойки. Резьбовые соединения, защищенные от несанкционированного доступа, благодаря защитным колпачкам.
Фундаменты (на месте)
5 шт. 0,40 х 0,40 х 0,40 м
2 шт. 0,50 х 0,50 х 0,40 м
6 шт. 0,50 х 0,50 х 0,50 м
объем бетона: 1,27 м3
Приблизительные значения сборки
2 механика по 3 часа каждый
(без создания фундаментов, без подключения к водоснабжению)
Свободная высота падения
0,90 м
Подходит для
детей в возрасте от 4 лет и старше,
общественных игровых площадок и т.д.,
ручной работы
