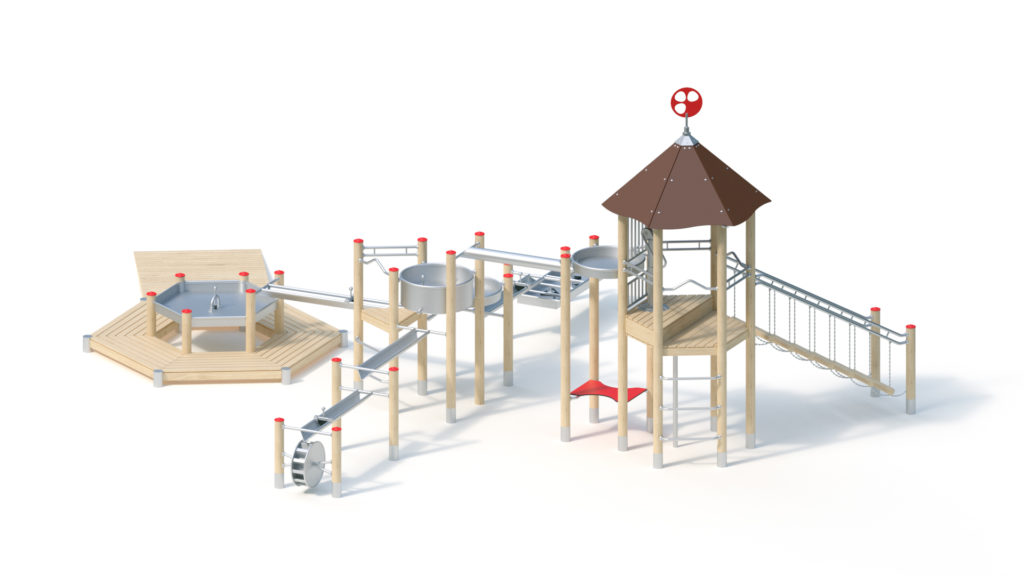

Технические данные
Общая высота: около 4,80 м
Площадь: приблизительно 8,40 х 11,55 м
Минимальная площадь: приблизительно 11,40 x 14,55 м (116 м2)
Высота платформы: 0,20/1,15/1,60/1,80 м
Вес: 140 кг самый тяжелый одиночный компонент
1885 кг в целом
Сообщений
Ламинированный брус Robinia Ø 120 мм с цилиндрическим фрезерованием. За исключением стоек, расположенных на одном уровне с платформами, торцевые поверхности покрыты несъемными защитными колпачками из нержавеющей стали. Трубчатый пьедестал из нержавеющей стали для бетонного фундамента и для стационарного крепления к круглым стойкам Robinia диаметром 120 мм под игровой поверхностью.
Платформы
Платформы из досок толщиной 30 мм и круглых балок квадратной формы 45 х 100 мм. Высушенная древесина из Робинии, строганая, фрезерованная и свободная от гниения. Крепление с помощью специальных кронштейнов из нержавеющей стали с помощью сквозного болтового узла.
Платформа насоса дополнительно покрыта профилированным листом из нержавеющей стали.
Крепежные детали
– плоский пандус 2,40 м х 1,60 м, небольшой уклон 0,10 м, изготовлен из профилированных досок 95 х 30 мм
– (коленчатые) ступени лестницы из труб из нержавеющей стали, Ø 33,7 мм
– изогнутые ограждения с защитой от скатывания, из труб из нержавеющей стали, Ø 33,7 x 2 мм
– тандемные ограждения 0,80 м / из труб из нержавеющей стали, Ø 33,7 x 2 м
– вертикальная ручка из трубы из нержавеющей стали Ø 33,7 x 2 мм, в качестве помощи при подъеме
– заполняющие барьеры из нержавеющей стали, Ø 33,7 x 2/25 x 2 мм, цельный сварной узел
– стол 0,80 х 0,80 м, изготовленный из красной панели HPL с высокой устойчивостью к атмосферным воздействиям (толщина 15 мм)
– тентовая крыша с вихревым движением, 6 x 0,80 м / наклон 45 °, изготовлена из высокопрочных атмосферостойких панелей HPL (коричневого цвета) толщиной 13 мм; крепление к раме из нержавеющей стали Ø 33,7 x 2 мм
– наклонная шаткая лестница 0,80 м х 2,40 м, подвешенная к тандемным перилам, перекладины из бревен Robinia Ø 10 см, тонкие цепи из нержавеющей стали
Водяной насос K&K артикул № 0-33130-001
Соединение всасывающей трубы 1 ¼ дюйма (диаметр трубы не менее ¾ дюйма), сварная конструкция из нержавеющей стали, полностью герметичный корпус насоса, насосный механизм с роликом и подшипником антифрикционного действия. В зимний сезон необходимо снять верхний корпус и ручку, (зимняя) защитная панель для нижней части входит в комплект поставки.
Пожалуйста, обратите внимание:
Для установки водяного насоса на напорную водопроводную трубу требуется комбинация клапанов K&K (артикул № 0-33190-000 или 0-33195-000).
Если подача воды к насосу (с помощью таймера или аналогичного устройства) прерывается, ручка насоса должна быть защищена от срабатывания (например, защелкой насоса K &K, артикул № 1040639). Это предотвращает отклонение рукоятки из-за увеличения отрицательного давления.
Пожалуйста, также ознакомьтесь с основными техническими деталями, приведенными в инструкциях по установке (такими как расстояние, диаметры труб и т.д.); по запросу вы получите их непосредственно от K & K или загрузив соответствующий PDF-файл с www.kaiser-kuehne-play.com .
Комбинация клапанов K&K артикул № 0-33190-000
Устройство для прямого подключения к электросети со встроенным фильтром тонкой очистки для очистки воды для предотвращения сбоев в работе из-за загрязненных мембранных фильтров.
Сборка и монтаж должны выполняться квалифицированной компанией.
Бассейн K &K с двумя стоками для установки террас
Площадь основания: Ø 0,90 м
Общая высота: 0,14 м
Сварная конструкция из нержавеющей стали с двумя разгрузочными отверстиями под углом 90°, толщина листового металла: не менее 2 мм / труба Ø 38 мм
Водопроводная труба K&K 0,80 м x 1,60 м
Площадь основания: 0,80 м х 1,60 м
Толщина листового металла: 2,5 мм
Труба из нержавеющей стали Ø 154 мм
Сварная конструкция из нержавеющей стали с наклонным подающим отверстием и наклонным отводом, толщина листового металла: не менее 2 мм / труба Ø 154 мм
Бассейн для хранения воды K&K
Площадь основания: Ø 0,68 м
Сварная конструкция из нержавеющей стали с двумя трубчатыми отводами. Коническое резиновое закрывающее устройство с запирающим механизмом для полного отвода воды. Толщина листового металла: не менее 2 мм / труба Ø 33,7 мм.
Желоб для воды K&K типа M1 1,60 м, 3 штуки
Сварная конструкция из нержавеющей стали 0,80 м х 1,60 м, толщина листового металла: не менее 2 мм / труба Ø 38 мм. Для крепления к столбу с наклонной установкой, соответствующей подаче или отводу воды. Наклонный отвод, включающий гибкую заслонку с ручкой из нержавеющей стали и усиленным резиновым лезвием, зажимное устройство для крепления трубки Ø 38 мм
Водяное колесо K&K
Площадь основания: 0,60 х 0,80 м
Высота: приблизительно 0,90 м
Колесо Ø 0,60 м
Сварная конструкция из нержавеющей стали для крепления стойки, для сбора воды из желоба сверху, 12 лопастных колес, закругленных на переднем конце, обрамленных боковыми панелями. Толщина листового металла: не менее 2 мм. Водяное колесо, установленное в роликовом подшипнике.
Желоб для воды K&K тип M1 2,40 м
Сварная конструкция из нержавеющей стали 0,80 м х 2,40 м, толщина листового металла: не менее 2 мм / труба Ø 38 мм. Для крепления к столбу с наклонной установкой, соответствующей подаче или отводу воды. Наклонный сток воды
Уровень грунтовых вод K&K Maxi 6 х 0,80 м с разгрузочным замком
Площадь основания: 1,40 х 1,70 м
Высота: 0,80 м
Шестиугольная конструкция из нержавеющей стали с коническим резиновым уплотнением для перекрытия, регулирования или перенаправления воды. Толщина листового металла: не менее 2 мм.
Стол для завихрения воды K &K 0,80 м x 1,60 м
Сварная конструкция из нержавеющей стали с 5 регулируемыми треугольными пластинами HPL для предотвращения потока воды. Толщина листового металла: не менее 2 мм, диаметр трубы 33,7 мм соответственно Ø 30 мм
Металлические компоненты: нержавеющая сталь
Древесина Robinia покрыта водоотталкивающим, дышащим защитным покрытием. Помимо защиты от влаги, такая обработка уменьшает образование трещин.
Фундаменты (на месте)
37 Футов. 0,40 x 0,40 x 0,40 м
2 Stck. 0,30 x 0,30 x 0,40 м
объем бетона: 2,5 м3
Приблизительные значения сборки
2 механика по 10 часов каждый
(без создания фундамента, без подключения к водопроводу)
Свободная высота падения
1,80 м
Подходит для
детей в возрасте от 5 лет и старше,
общественных игровых площадок и т.д.,
ручной работы
